No universo da gestão da qualidade, especialmente em organizações que procuram ou mantêm certificações como a ISO 9001, IATF16949, AS9100, ISO13485, ferramentas visuais e práticas fazem toda a diferença para compreender e comunicar processos de forma clara. Uma das mais conhecidas é a Tartaruga de Crosby, também chamada de Diagrama da Tartaruga.
O que encontra neste artigo?
O que é a Tartaruga de Crosby?

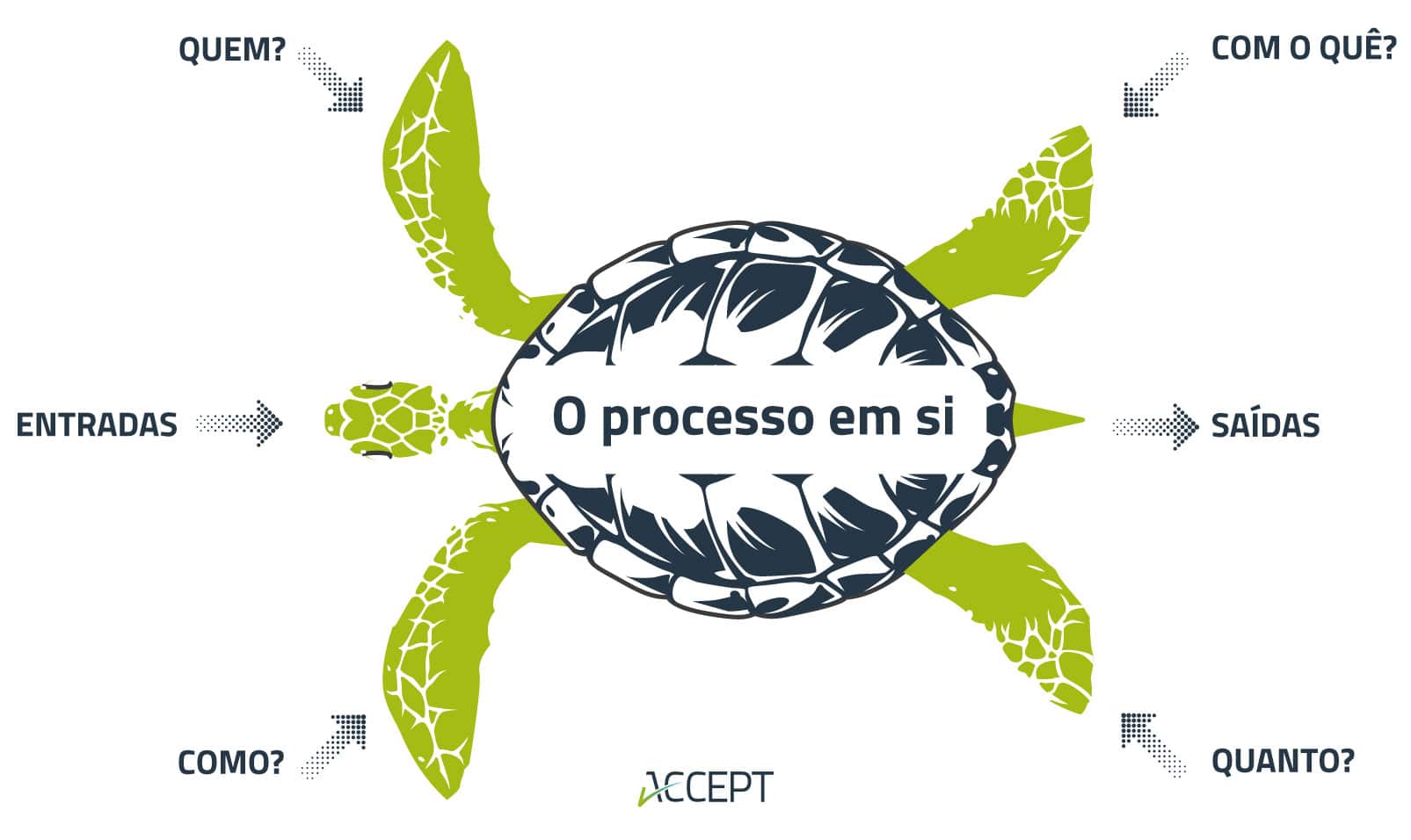

A Tartaruga de Crosby é um modelo gráfico criado pelo especialista em qualidade Philip Crosby. Ela representa um processo de forma sistémica, utilizando a metáfora de uma tartaruga: cada parte do animal simboliza um elemento essencial do processo.
- Cabeça (Entradas): tudo o que entra no processo, como materiais, informações, solicitações de clientes ou requisitos regulamentares.
- Cauda (Saídas): representa o resultado esperado do processo. Pode ser um produto, um serviço ou até um resultado intermédio.
- Patas (4 elementos fundamentais):
- Quem? – Pessoas e responsabilidades envolvidas, funções ou equipas.
- Com o quê? – Recursos necessários, como infraestrutura, softwares, equipamentos e materiais.
- Como? – Procedimentos, métodos, instruções de trabalho, melhores práticas. No fundo são as regras que regem o processo.
- Quanto? – Indicadores de desempenho, metas, KPIs (Key Performance Indicators). Neste campo devem ser identificados dois tipos de indicadores, indicadores de eficácia e indicadores de eficiência.
- Casco (O processo em si): a atividade central, onde entradas são transformadas em saídas de valor.
Esse formato simples ajuda a tornar o processo mais fácil de entender e analisar, mesmo para pessoas que não estão diretamente envolvidas na área.
Para que serve o Diagrama da Tartaruga?
A Tartaruga de Crosby tem como principal objetivo mapear processos de forma clara e objetiva, permitindo que qualquer pessoa, mesmo sem profundo conhecimento técnico, consiga compreender:
- Quais são as entradas e saídas de um processo.
- Quais os recursos e responsáveis envolvidos.
- Quais os métodos que sustentam as atividades.
- Quais as métricas que permitem avaliar a eficácia e eficiência do processo.
Além disso, o Diagrama da Tartaruga serve como:
- Ferramenta de treino: facilita a integração/capacitação de novos colaboradores.
- Base para melhoria contínua: torna evidente onde estão os obstáculos ou falhas.
- Apoio na tomada de decisão: fornece uma visão estruturada para análise de riscos, investimentos e mudanças.
Importância no mapeamento de processos
No contexto do mapeamento de processos, a Tartaruga de Crosby destaca-se por:
- Facilitar a comunicação entre áreas, criando um “idioma comum”.
- Dar uma visão holística do processo, mostrando como cada parte se conecta.
- Tornar evidente a relação entre recursos, responsabilidades e resultados.
- Ajudar a identificar gargalos, riscos, desperdícios e pontos de melhoria.
- Servir como complemento a fluxogramas e outros modelos, enriquecendo a documentação de processos.

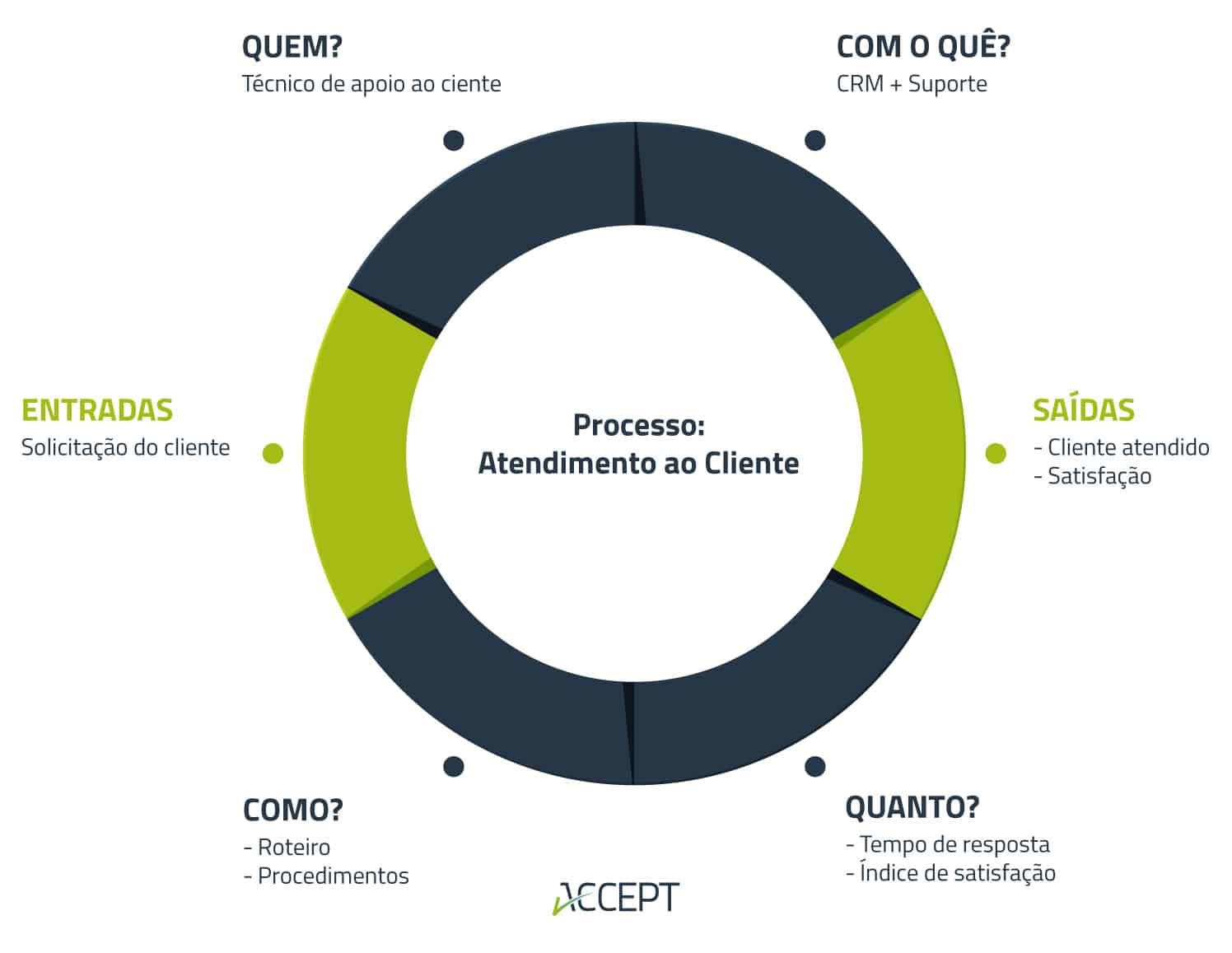

Um exemplo prático: imagine o processo de atendimento ao cliente. A Tartaruga ajuda a deixar claro quais são as entradas (solicitação do cliente), quais recursos são necessários (sistema de CRM, equipa de suporte), quem são os responsáveis (técnico de apoio ao cliente), como o processo é realizado (roteiros, procedimentos) e como o desempenho é medido (tempo médio de resposta, índice de satisfação).
Relevância em auditorias
Durante auditorias da qualidade, a Tartaruga de Crosby é uma ferramenta valiosa porque:
- Documenta de forma estruturada os processos, alinhada com os requisitos dos sistemas normativos ISO 9001, IATF 16949, AS 9100, ISO 13485.
- Permite que auditores entendam rapidamente como cada processo é gerido.
- Demonstra o comprometimento da organização para com o controlo e a rastreabilidade.
- Facilita a comprovação de que entradas, saídas, recursos e indicadores estão claramente definidos e controlados.
- Evita lacunas em auditorias, já que ajuda a responder perguntas típicas: Quem executa? Como executa? Com que recursos? Como se mede o resultado?
Além disso, quando utilizada de forma padronizada em todos os processos-chave da organização, o Diagrama da Tartaruga permite uma comparação transversal, identificando boas práticas numa área que podem ser replicadas noutra.

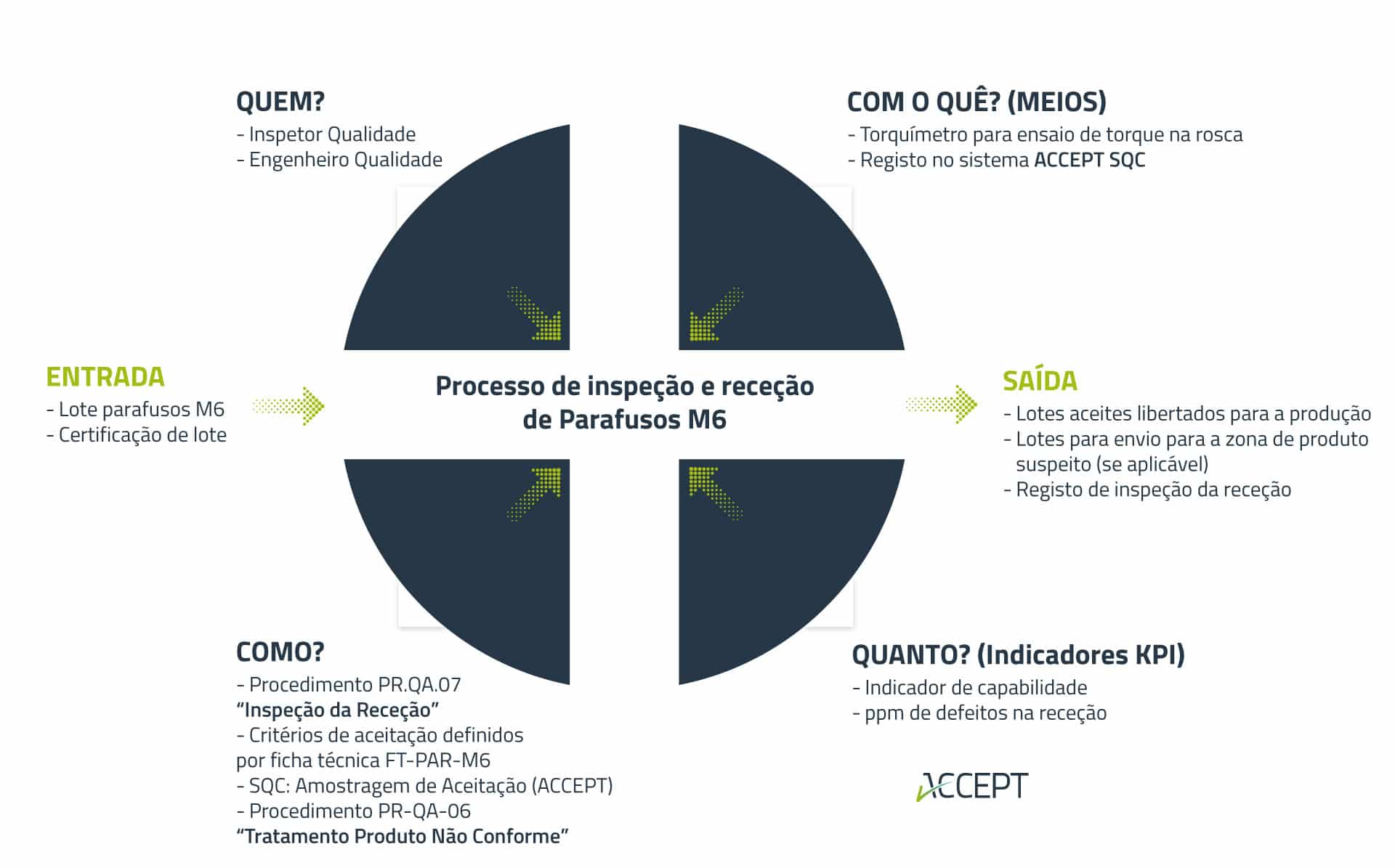

Como preparação para uma auditoria ao processo de inspeção de receção de parafusos M6, este pode ser esquematizado e sumariado através de uma tartaruga de Crosby. Esta representação permite ao auditor ter uma visão holística do processo e identificar de forma estruturada os riscos potenciais que devem ser auditados.
Benefícios práticos
O uso da Tartaruga de Crosby traz benefícios tangíveis, tais como:
- Redução de falhas: com maior clareza de papéis e responsabilidades.
- Agilidade na integração de novos colaboradores: treinos mais objetivos.
- Maior assertividade em auditorias internas e externas.
- Apoio na gestão de riscos: facilita a identificação de vulnerabilidades.
- Transparência na comunicação: gestores e equipas têm uma visão comum.
Limitações e cuidados
Apesar de ser muito útil, o Diagrama da Tartaruga não substitui outras ferramentas de gestão de processos. É importante:
- Não se limitar apenas ao diagrama: ele deve ser complementado por fluxogramas, manuais e modelos de registos.
- Garantir que os indicadores escolhidos realmente reflitam os resultados esperados.
- Atualizar os diagramas regularmente, especialmente quando houver mudanças significativas no processo.
Conclusão
A Tartaruga de Crosby é muito mais do que um simples diagrama: é uma forma poderosa de traduzir processos complexos numa visão clara, simples e completa. No dia a dia, apoia a gestão da qualidade, fortalece a comunicação e sustenta a melhoria contínua. Já no contexto de auditorias, torna-se uma aliada indispensável para demonstrar organização, transparência e maturidade nos sistemas de gestão.
Ao mesmo tempo, a sua simplicidade garante que possa ser aplicada em qualquer tipo de organização, independentemente do porte ou setor de atuação. Seja na indústria transformadora, numa empresa de serviços ou numa instituição pública, o Diagrama da Tartaruga continua a ser uma das ferramentas mais acessíveis e eficazes para estruturar processos.
Seja para treinar equipas, mapear processos, analisar riscos ou preparar-se para uma auditoria, a Tartaruga de Crosby é um recurso que nunca deve faltar no portefólio de quem aposta na excelência em gestão da qualidade.
Palavra final: adotar a Tartaruga de Crosby é dar um passo importante rumo à maturidade na gestão de processos, pois ela conecta de forma visual e prática tudo aquilo que sustenta a performance de uma organização.
Luciano Dias
Licenciado em Engenharia Química, com uma pós Graduação em 6 Sigma – Black Belt e um Máster em Data Science y Business Analytics, desenvolveu a sua carreira na área da Qualidade no sector dos plásticos para a Industria Automóvel, colaborando com empresas como a Key Plastics Portugal, Novares e o MD Group. Com vasta experiência no setor, decidiu direcionar a sua carreira para a Consultoria Em Otimização e Melhoria Contínua assim como para a Gestão de Projetos, função que desempenha atualmente na Sinmetro.
